Gérard Kieft
(GéKaDé EI)

LISTE DE PRODUITS OBSOLETES

d'origine Thuillier ou GEKADE

ALIMENTATIONS GRADECO

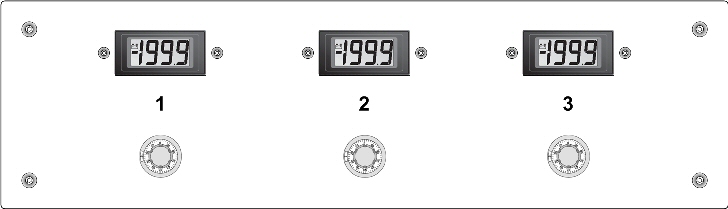

ALIMENTATION PS0105 GRADECO G2400
remplacé par PS0224, PS0106 ou PS0170

modèle présenté G2400 à 3 voies indépendantes
Matériel existant non RoHS, nécessitant une reprise étude
puis une installation sur site en coffret par un installateur compétant.
Rendement électrique bas.
Matériel robuste.
Maintenance d
u parc G2400 existant possible.
Maintenance des GRADECO2005 possible.
La maintenance des G
RADECO2000 et GRADECO AM (construits avant 2005) est abandonnée.

La famille PS0106
La famille d’alimentations série PS0106 acceptant progressivement tous les modèles de fer à cire en basse tension de sécurité avec prise spéciale pour RTI/DWS a été développée pour remplacer les GRADECO version Thuillier.

Ces alimentations très haut de gamme offrent un réglage précis et répétitif.

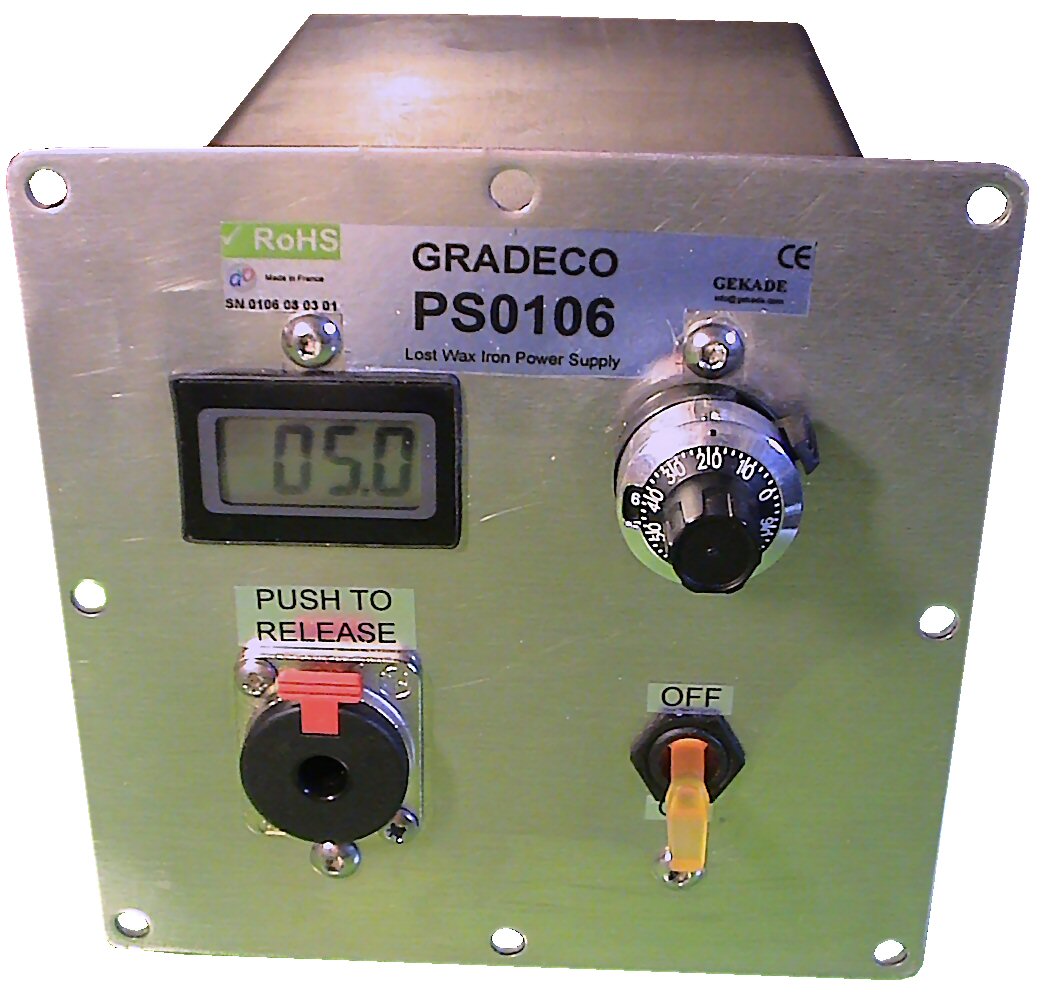

PS0106V1 monocanal face avant taille B: 125x125mm.
Elles ont remplacé les GRADECO 2000,GRADECO AM, GRADECO G2400, AFC15, TFC15
en proposant des rendements optimisés p
our les fers DWS, RTI, MINI, EPINGLE, HWS.
CARACTERISTIQUES COMMUNES

Bloc alimentation entièrement intégré (monobloc) à régulation électronique.
Mise en œuvre très simple: ne nécessite qu'un simple câble secteur avec prise CEI15 (2P+T) .
Pour une sécurité renforcée et réduire l'EMC, une prise de terre auxiliaire est fournie à l'arrière.
Versions pouvant servir d'alimentation de table avec pieds (T) ou encastrable dans une armoire de commande (B).
Fiche Jack 6.3 spécial fort courant à verrouillage.
Afficheur stable.
Alimentation via fiche CEI15 au dos. Prise de terre supplémentaire. Fusibles secteur et en sortie.
Poids suivant équipement de 1,8 (un module) à 3kg

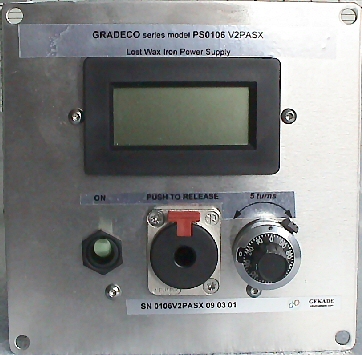

V2PA: plus grand afficheur, plus stable; Face avant taille E: 110x110mm.

Commutateur de mise en marche remplacé par commutateur de coupure en sortie pour économiser les fers et réduire la consommation globale
Option proposée: adaptation interne avec commutation pour fer EPINGLE et pinces TWAXER
EVOLUTION
V3 et ultérieur:
Détection automatique du type de fer suivant sa consommation.
V4
Un bloc peut maintenant comporter 2 canaux (version X2CH)
Equipement de fiches Jack 6,3 et 3,5. L’utilisation simultanée sur un même canal de 2 fers peut mettre l’alimentation en défaut.
La répétition du défaut peut rendre l’alimentation définitivement inopérante.

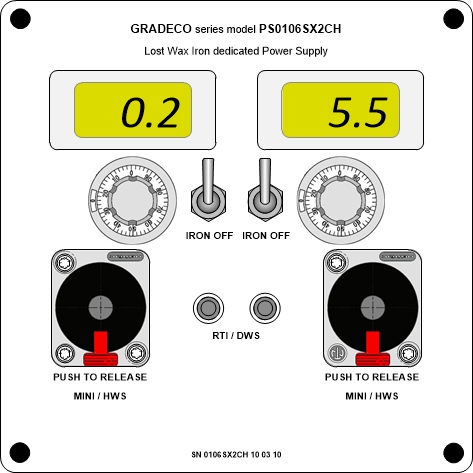

Version V4: PS0106SX2CH à face taille B: 125x125mm.
L'évolution technique et l'intégration de fonctions supplémentaires a rendu impossible une réduction du prix sous les contraintes économiques.
Le projet PS0106 a été stoppé fin 2012.
La maintenance est toujours possible.

Le projet PS0170 démarré en 2011 remplace avantageusement les PS0106 grâce au développement propriétaire d'une régulation de puissance efficace sans EMC.

ALIMENTATION AFC15, AFR50 (origine Thuillier)
Alimentation statique robuste pour fers épingle, HWS ou TWAXERS (thermopinces) avec sortie auxiliaire pour fers MINI.

L'alimentation AFC15 comporte trois voies épingle et une voie mini sur fiche DIN.
Un adaptateur MINI2RTI avec interface AFC15 peut être fourni,
permettant l'utilisation des nouveaux fers DWS et le fer de retouche RTI.

Coffret 125x95x220mm environ; poids de l'ordre de 4kg.
Matériel maintenable / peut être réparé et reconditionné.

=> Possibilité de fabriquer des unités neuves conformes CE. Voir PS0171.
Il est possible d'équiper l'AFC15 d'une régulation électronique globale de puissance, mais
un PS0170HB4HB4 (2 canaux à fer épingle réglables indépendamment) est dans ce cas plus économique et procure un rendement nettement meilleur.


La version TFCV15 (=AFC15 avec régulation magnétique)
ne peut être reconditionnée. La version TFCV15 n'est pas conforme CE.

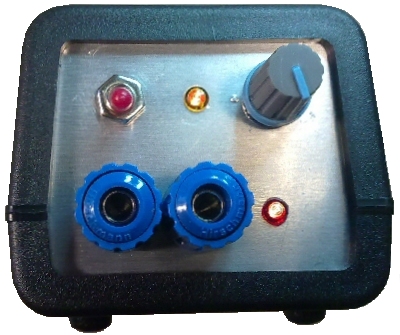

EPIGRAD PS0202: version light pour artisans.
une petite alimentation pour un seul fer épingle. L'augmentation du prix de construction l'a rendu invendable.

 Produit remplacé par PS0252 et autres.



LES ADAPTATEURS

ADAPTATEURS MINI vers DWS et RTI
pour disposer de la pleine puissance pour les fers DWS et RTI à partir d'une prise pour fer MINI
(tout GRADECO jusque PS0106V2 compris ainsi que AFC15)
Vu le remplacement du parc GRADECO par d'autres alimentations avec une sortie adéaquate, la demande d'adaptateurs et tombée à zéro.
La fourniture est encore possible.

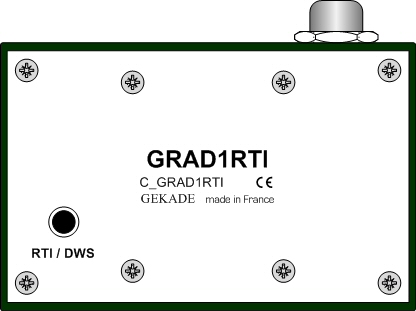

GRAD1RTI
Un simple adaptateur pour un fer DWS ou RTI à partir d'une prise fer MINI.
Avec environ 1,4m de câble rallonge faibles pertes et fiche jack6.3
Offre une double isolation galvanique.

Options:
 - 2 équerres pour une fixation mécanique au pas de 127 +/-4 x 50mm en M4
 - fiche DIN à la place du Jack6.3 pour connexion sur AFC15

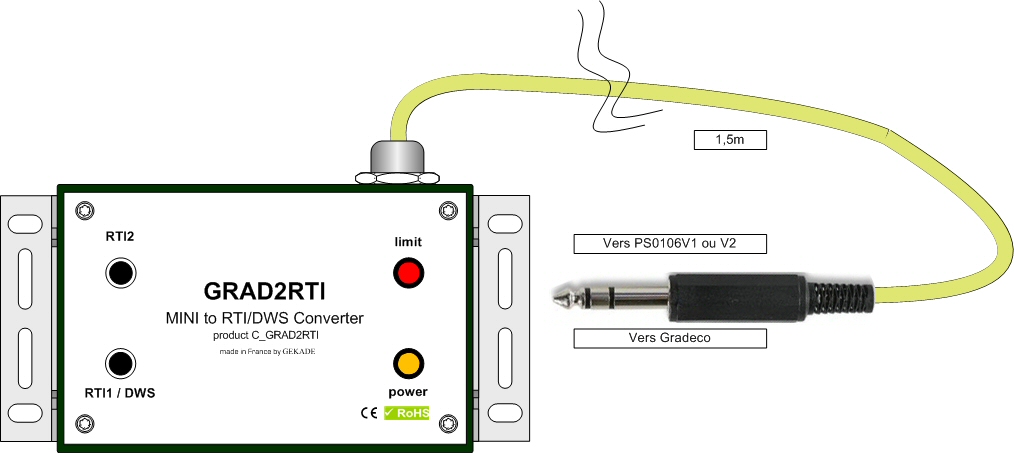

GRAD2RTI
Cet adaptateur permet à partir d'une prise fer MINI de faire fonctionner
à pleine puissance 2 fers RTI ou 1 DWS et 1 RTI.
Des témoins LED indiquent le fonctionnement et le niveau minimum
Avec environ 1,4m de câble rallonge faibles pertes et fiche jack6.3
Offre une double isolation galvanique.

Le module GRAD2RTI a été développé pour ajuster la tension nominale demandée par les nouveaux fers RTI et DWS à la tension de sortie fer MINI des GRADECO, PS0106 (V1 et 2) ou AFC15.
Il accepte 2 fers: 2 x RTI ou 1xDWS et 1xRTI.
Les sorties sont galvaniquement séparées et permettent une utilisation avec une très bonne sécurité.
Les sorties sont totalement sécurisées contre les court circuits.

Dimensions sans le câble (1,4mm en1,5mm²) ni serre-câble:
110x71x48,5; avec équerres:140x71x48,5mm
Poids de l’ordre de 725gr

Utilisation:
Branchez le câble silicone souple sur le GRADECO ou PS0106
(appelé la source). Allumez la source.
Branchez 1 ou 2 fers RTI ou 1 fer DWS sur le GRAD2RTI.
Réglez la source de telle façon que la LED rouge (limit) s’allume juste.
Après environ 3 à 5 minutes, les fers sont à la température.
Ajustez le réglage de la source suivant les besoins.
Afin d’obtenir le meilleur résultat et de conserver une durée de vie optimale des fers,
ne réglez pas la source au-delà du niveau nécessaire

Options:
 - 2 équerres pour une fixation mécanique au pas de 127 +/-4 x 50mm en M4
 - fiche DIN à la place du Jack6.3 pour connexion sur AFC15





FERS A CIRE

Les fers suivants ne sont pas continués:

Fers Thuillier:

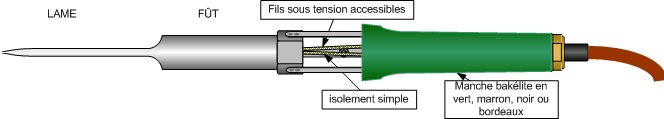

FAL1 remplacé par BWS , LBWS et LBWS1

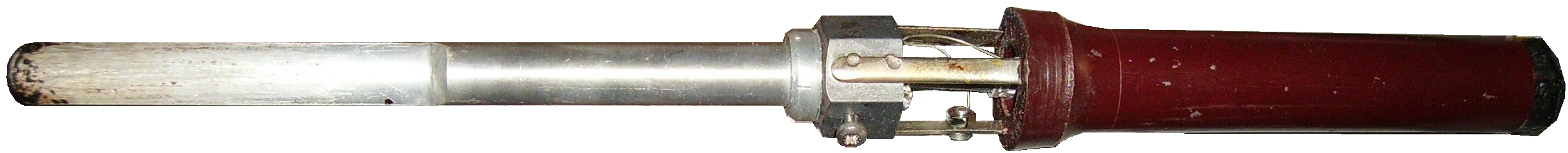

FAL2 remplacé par SBWS, LBWS1 et LBWS

FAL3 remplacé par MWS1703N2 et DWS1503N2

FEREPINGLE remplacé par HWS

FERMINI remplacé par MDR et MDS

MICROPLUME remplacé par RTI

BABYSOUD remplacement possible: MDR153 ou MWS17_SWT2

Fers GEKADE:

BWSE car trop sophistiqué pour les clients

cette "Concorde" n'a pas dépassé la présérie...
