adaptateurs et prises gigognes
PRISES GIGOGNES à variateur
Dans un boîtier
ergonomique nous avons
développé une famille de gradateurs simples à mettre en œuvre dans un boîtier
solide et compact.
La fiche mâle
est basée sur le modèle Schuko et s'adapte aux prises normalisées Françaises et Allemandes.
La fiche femelle est au modèle NF 2P+T. Un bouton rotatif permet l'ajustage de
la puissance.
Ces variateurs offrent un
réglage de puissance simple et économique pour 230V/50Hz.
Les gradateurs prise gigogne n'ont pas d'isolement galvanique.
Le modèle de base est le GRAD150FN.
Le modèle GRAD125FN est dédié aux fers de faible puissance.
Les modèles AZ commutent en pleine phase sans créer de
parasites.
Consulter pour des versions hors gamme.
GRADXXXNN

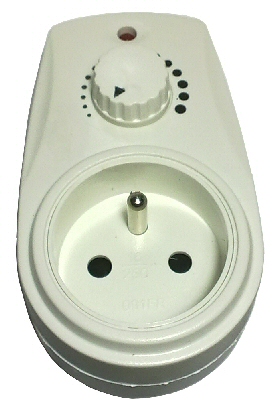

La vue devant est identique pour tous les gradateurs gigognes
Sur les modèles FN un voyant rouge indique la présence de tension
Sur les modèles AZ un voyant jaune-orangé clignote suivant le réglage

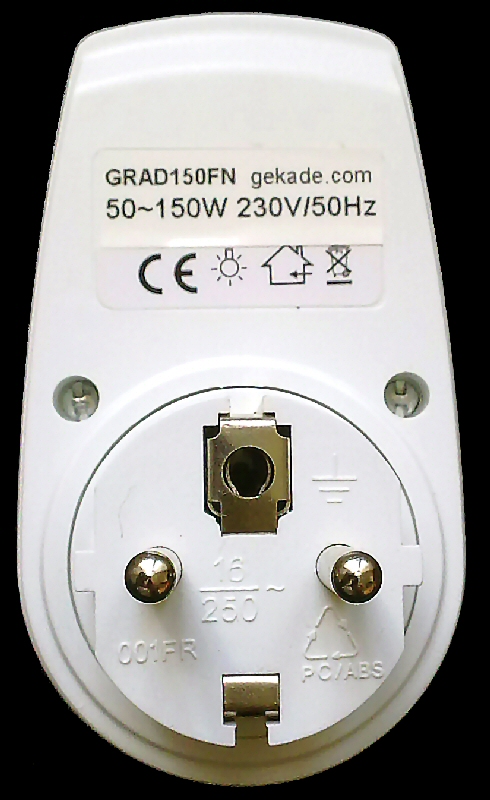

GRAD150FN
Les
GRAD150FN sont pour la plage de 50 à 150W:
BWS, SBWS,
SBWSB, FAL1, FAL2 et fers à souder jusque 150W;
lampes halogènes jusque 250W; 400W sur commande spéciale.
la version de base est
normalement disponible
sur stock

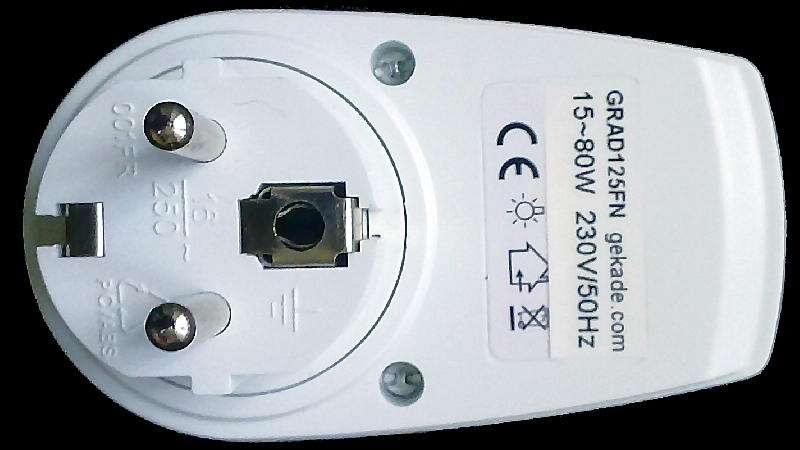

GRAD125FN
Les
GRAD125FN sont ajustés pour de faibles puissances <=80W:
MWS, BWS, SBWS, SBWSB, fers à souder de 12 à 80W et lampes LED "dimmables".
normalement
fabriqués sous 2
semaines

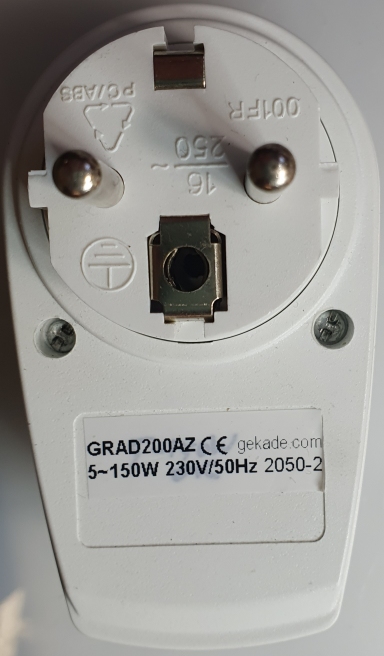

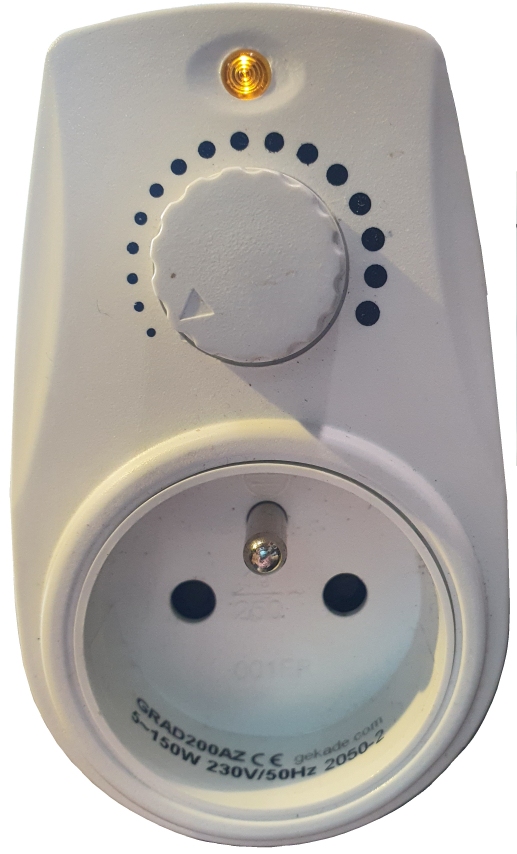

GRAD200AZ
charges résistives de 5 à 150W
charges inductives de 10 à 120W
fabriqués sous 2 semaines.
puissance maximale sur commande: 400W
Consulter pour des versions hors gamme: info@gekade.com
La
famille PS0170
La demande pour un système simple de réglage
de puissance à 2 voies séparées plus économique que les PS0106 a abouti
au développement de la famille PS0170.
Comme
pour leur prédécesseur
PS0106, un coffret de base
solide en aluminium peut sur commande
être équipé de différentes interfaces afin de proposer une panoplie de
possibilités : versions de table (T) ou intégrable (face taille E:
110x110mm).
Une diode LED témoin indique clairement le taux de
puissance.
Les PS0170 sont basés sur un système de régulation électronique
propriétaire à
commutation au passage à zéro
ne générant pratiquement pas de parasites et conservant
un cos phi (facteur de puissance) très proche de 1 au-delà de 5W.
Elles sont en double isolation complète avec masse reliée à la terre (pour
systèmes PELV,
classe III).
Elles sont conformes à CE. Protection court-circuit durable par fusibles
à l'arrière.
Le rendement est optimal. L'électronique de commande
(2W maximum) est coupé quand on coupe les 2 canaux.
Document téléchargeable: PS0170

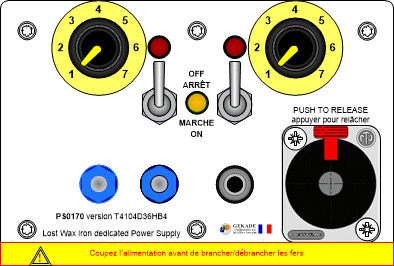

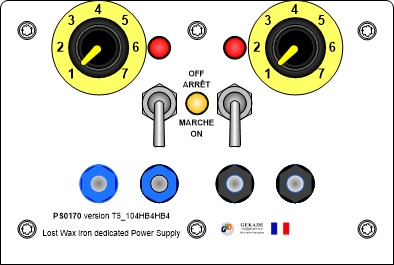

Modèle PS0170THB4D36
version de table, à gauche canal H à droite canal D
Dimensions version de table l x h x p : 104x77x120 avec pieds ;
version intégrable face avant E: 110x110
Poids suivant équipement va de 2,1 à 2,4 kg.

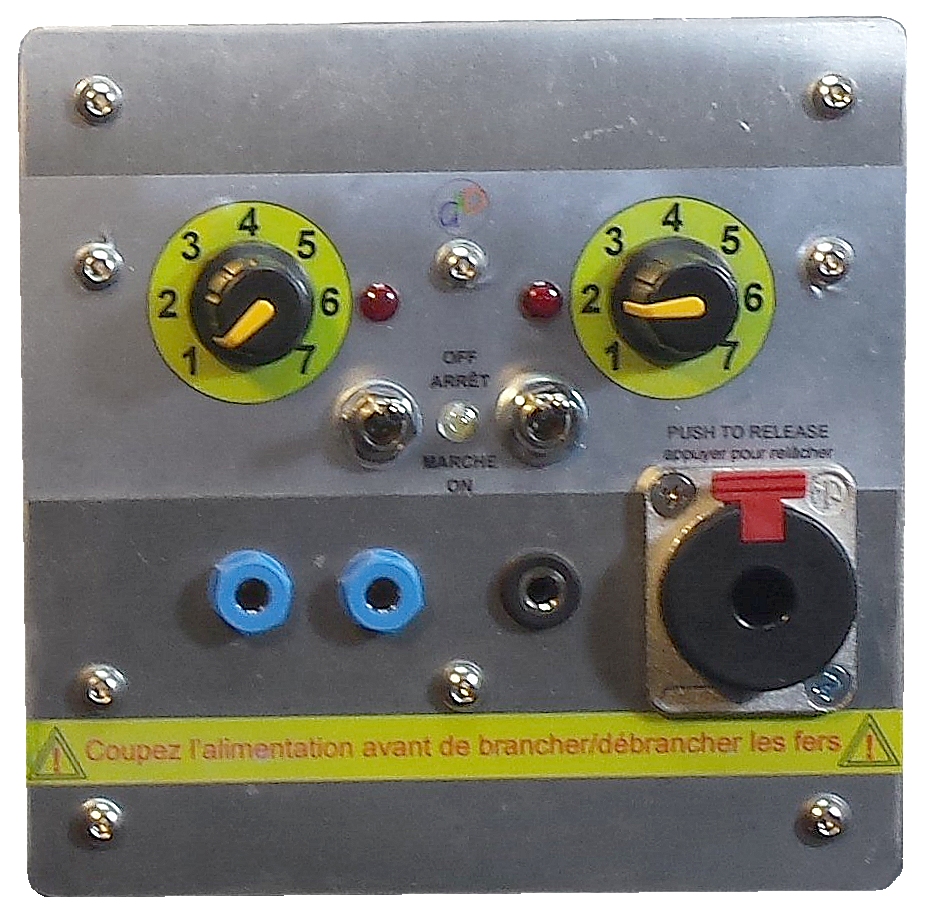

Modèle PS0170EHB4D36
version intégrable, à gauche canal H à droite canal D
Le canal D
est une sortie à 2 tensions pour fers RTI/DWS
et/ou MINI
- D36 : 1x Jack 3,5 pour DWS/RTI et
1x Jack 6,3 pour Mini
Le canal H est une sortie
forte intensité pour fers épingle/HWS :
- HB4 : 1x jeu fiches banane Ø4mm
- H63 : 1x fiche Jack 6,3 verrouillable
- HX4 : 1x fiche XLR 2x2 pôles
Le canal R a deux sorties pour 2 fers RTI, ou 1 RTI et un fer DWS
- R33 : 2 x Jack 3,5 pour DWS/RTI
- R36 : 1x Jack 3,5 pour RTI et
1x Jack 6,3 pour
DWS

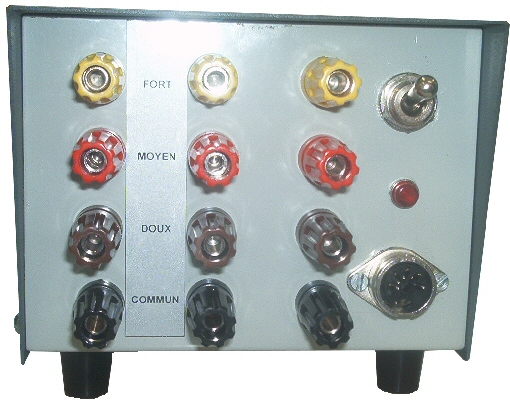

ALIMENTATION PS0171 (ex AFC15 Thuillier)
Alimentation statique robuste pour fers épingle, HWS ou TWAXERS avec sortie
auxiliaire pour
fers MINI.
L'alimentation PS0171 comporte trois voies HWS (épingle) et sur commande une voie
auxiliaire.
Cette voie auxiliaire sur fiche DIN ou JACK6,3 pour anciens fers mini ou 6V/12W
maximum.
Coffret 125x95x220mm environ; poids de l'ordre de 4kg.
Matériel maintenable / reconditionnable.
Les unités fabriqués depuis 2012 sont conformes à CE.
Sur les versions
avec sortie fer mini un adaptateur MINI2RTI avec interface AFC15 peut être fourni,
permettant l'utilisation des nouveaux fers DWS et le fer de retouche RTI.
Bien que nous puissions développer une version à régulation électronique globale
de puissance en remplacement de la version TFCV15,
un PS0170THB4HB4 (2 canaux à fer épingle réglables indépendamment),
PS0170THXBHXB (avec fiches XLR et banane) ou PS170THX4HX4 (seulement fiches XLR)
est dans ce cas plus
économique, plus facile à utiliser, plus compact et léger et procure un rendement nettement meilleur.
ALIMENTATION PS0216

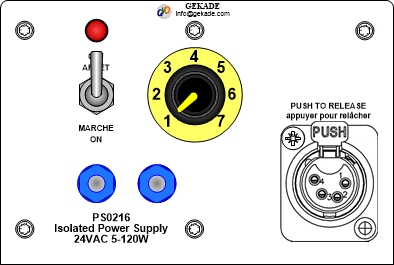

Une alimentation en courant alternatif TBTS 24V120W pour fers
basse tension.
COFFRETS ELECTRIQUES MULTI ALIMENTATION COMPLETS
exemple PS0224

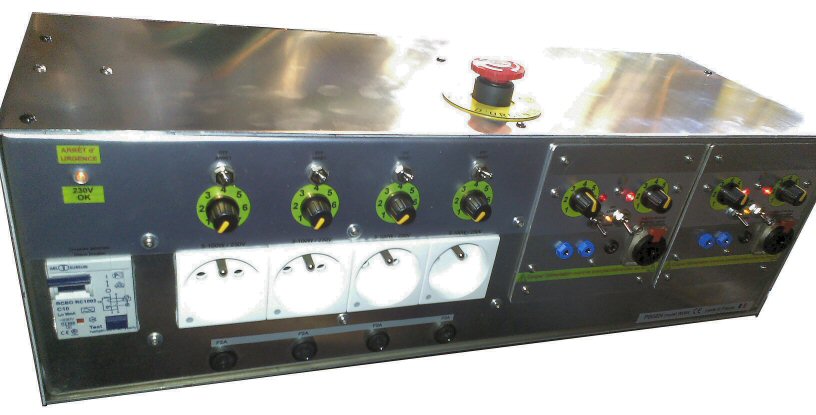

le coffret de distribution régulé PS0224
comporte:
2 blocs PS0170 pour fers basse tension
4 prises réglables pour fers secteur
un disjoncteur en tête et un arrêt d'urgence.
SARTIPS
Des alimentations
compactes pour les fers RTI et DWS permettant un réglage
convenable de la puissance.
SARTIPS PS0155: version
light pour artisans et maquettistes.

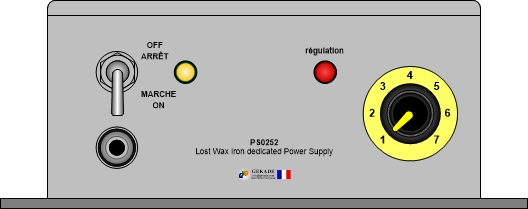

SARTIPS PS0252: version
industrielle en coffret métal.
Régulation électronique propriétaire sans parasites
fixation mécanique
possible.
Classe II TBTS (système SELV).

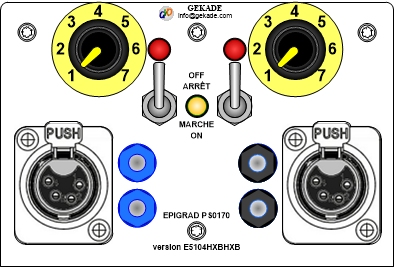

EPIGRAD
Des alimentations
compactes pour les fers à épingle permettant un réglage
convenable de la puissance.

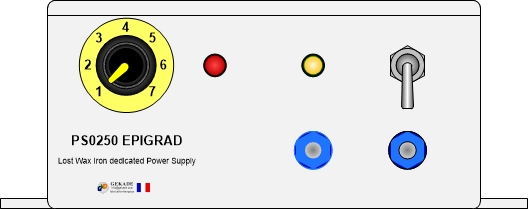

EPIGRAD PS0250: version
industrielle en coffret aluminium.
fixation mécanique possible.
Classe II TBTS (système SELV).
version de base

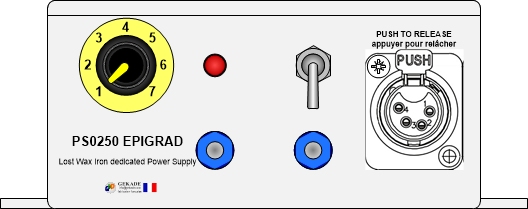

version avec option XLR4
