procédé de la cire perdue

EQUIPEMENTS DIVERS

BACS DE COLLAGE REGULES
PLAQUES CHAUFFANTES INCLINEES
0257_CIRE_PCT_Plateau chauffant tournant de montage de grappes
0258_CIRE_PCF_Plateau chauffant fixe de décirage de grappes
autres produits sur commande

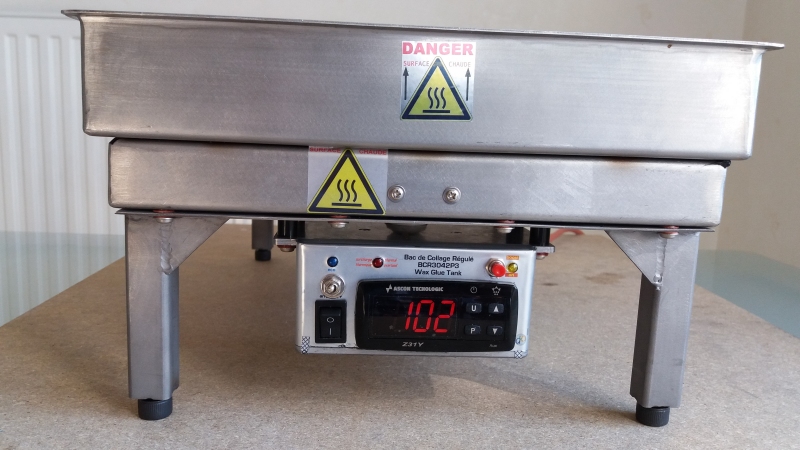

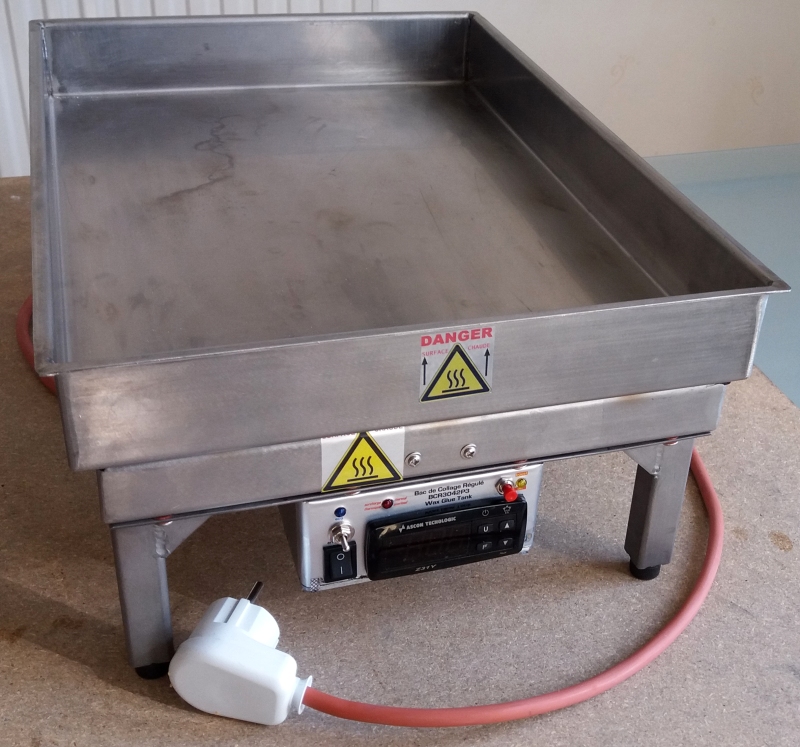

BACS DE COLLAGE REGULES

bacs en inox chauffés
régulation électronique PID en standard
puissances de 250W à 2250W

tailles
300x425xp50 ou p25
200x425xp50 ou p25

autres dimensions sur demande

fonction Boost: chauffage rapide au démarrage;
le Boost sert également pour le nettoyage du bac ou
pour décoller un assemblage à froid ou pour faire fondre de grandes masses de cire

réalisation: BCR3042-5P3




variantes développées:

BCR3042P12

BCR2042L_002

PLAQUES CHAUFFANTES INCLINEES
à inclinaison programmable
régulation électronique disponible

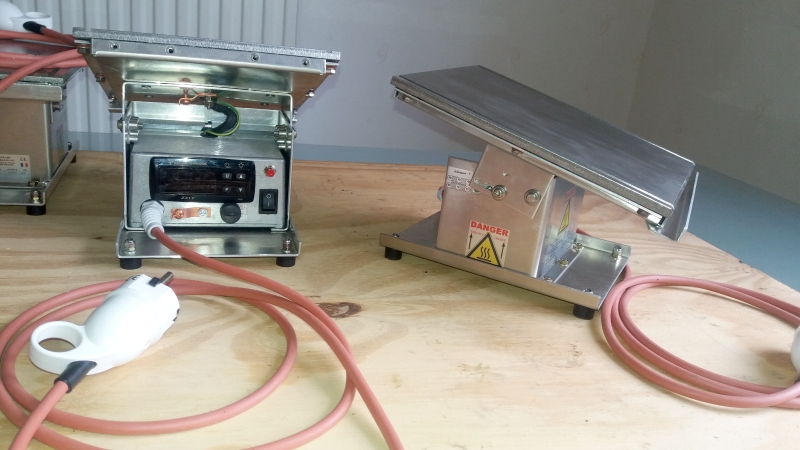

présentation du modèle PCI200W (0233PCI200W150C)

notice PCI200W_0233 téléchargeable

Cette plaque de dressage est équipée d'un élément chauffant de 200W longue durée, avec un thermostat de sécurité de 150°C.

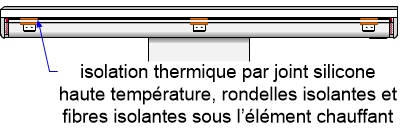

Le rendement de l'élément chauffant est optimisé en isolant la plaque de dressage du reste du bâti.

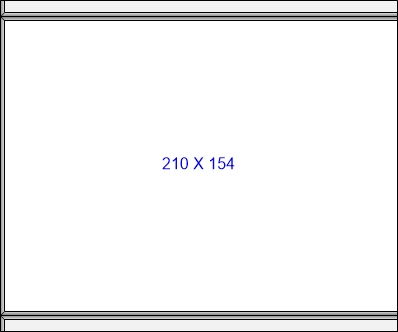

Sa surface utile est de 210 x154mm.

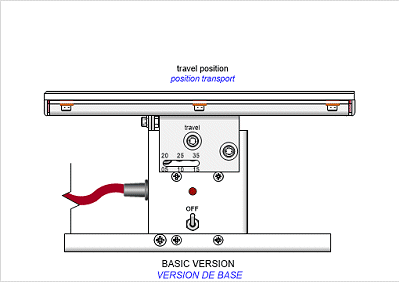

La plaque est inclinable en 6 positions de 5°, 10°, 15°, 20°, 25° et 35°.
La position horizontale (transport (0°)) ne doit pas être utilisée pour le travail car en position horizontale on risque de réduire la durée de vie par manque de convection et la cire pourrait pénétrer dans l'appareil via les trous de fixation des pots.

Equipements.

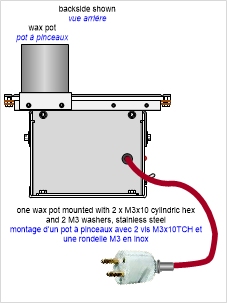

Les pots à cire font environ Ø50x50 avec un anneau profond pour les pinceaux de Ø18environ. Ils récupèrent la chaleur de la plaque chauffante. Au montage il faut que leur assise soit propre pour le meilleur contact. On peut appliquer notre graisse thermo conductrice spéciale. Le vissage doit être fait en gardant les pots en contact avec la plaque chauffante.

L'adjonction d'une gouttière permet de récupérer la cire. Elle est pré montée en usine. L'ajustage pour un dévers vers la gauche ou la droite se fait à l'installation et peut être modifiée facilement à tout moment à l'aide d'un tournevis à empreinte HEX.

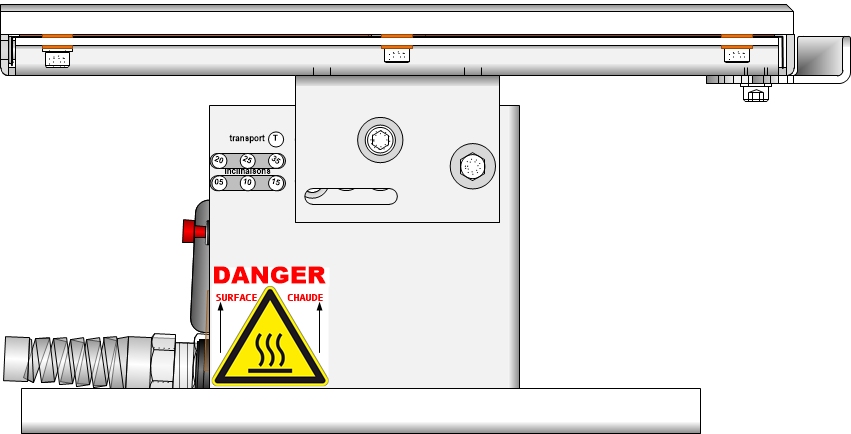

Pour une optimisation du travail en évitant de brûler la cire et pour augmenter la durée de vie de l'ensemble tout en économisant de l'énergie, une régulation de puissance est préconisée. Nous pouvons intégrer une régulation électronique efficace, ou bien fournir un régulateur de prise gigogne économique calibré pour le travail. Voir nos articles GRAD_300FNE et GRAD_250AZ.

MECANIQUE

Le plateau de support d'un encombrement de 124x180mm comporte 4 trous de Ø4,5 au pas de 104x160mm pour une fixation.
Largeur de l'ensemble 175mm, dépassement maximum de la gouttière 2mm.
Hauteur de base 109mm.
Poids sans pots environ 2,5kilo.
La notice fournie avec l'appareil indique la démarche pour changer la position de l'inclinaison; comment modifier le sens de déversement de la gouttière; comment monter les pots à pinceaux.

ELECTRIQUE

Alimentation 230V/50Hz mono phase normalisé.
Appareil équipé d'un câble 3G050 en silicone souple haute température d'environ 1,8m avec une fiche NF 2P+T 16A.
Consommation nominale 200W; plage avec régulation électronique intégrée de 10 à 180W.
Protection interne par fusible à cartouche type 5x20 de 1,6A. Voir la notice fournie avec l'appareil pour le changement de fusible.
Protection thermique par disjoncteur réarmable à 150°C avec point de retour à 130°C.

0233PCI200W150C

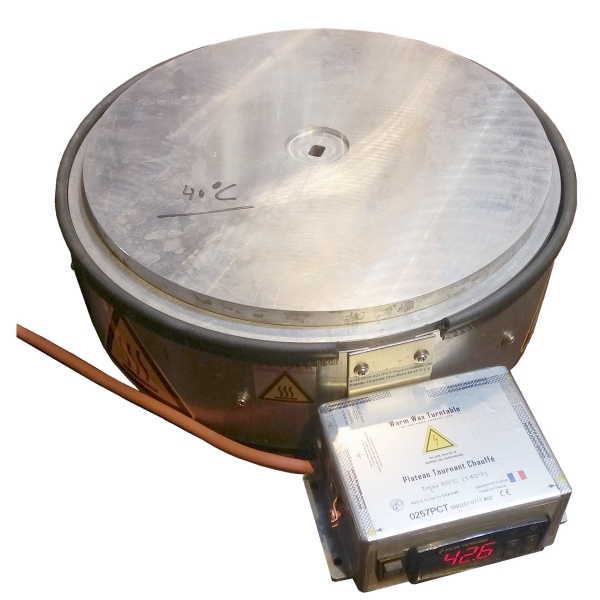

0257_CIRE_PCT_Plateau chauffant tournant de montage de grappes
Ø320mm utile sur roulements à billes. T normal 40-45°C Tmax 60°C


notice 0257_PCT programmation téléchargeable

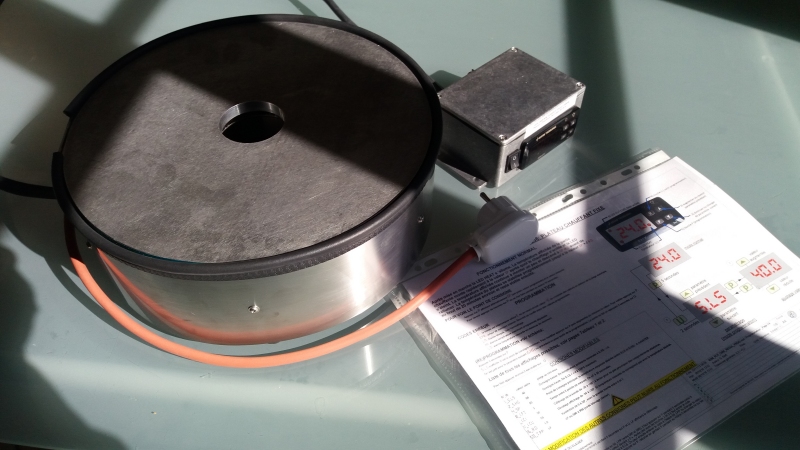

0258_CIRE_PCF_Plateau chauffant fixe de décirage de grappes

notice 0258_PCF programmation téléchargeable

exemples d'autres produits sur commande:

Plaques et tables de dressage chauffantes inclinées.
 de 210x154 200W à 800x600 2,2/4,5kW

CREUSET A CIRE
environ Ø50x50
