Présentation des fils de litz produits par PACK

RUPALIT® Classic, le RUPALIT classique est:

Un toron fabriqué à partir de brins unitaires assez fins pour réduire considérablement le ratio de l'augmentation de l'impédance par l'effet de peau par rapport à la résistance au courant continu du brin.
La quantité de brins mise en œuvre permet de passer le courant (alternatif) nécessaire à l'application.
Le nombre maximal de brins d'un toron primaire va de 25 à 80 suivant le nombre de brins au total nécessaire et le diamètre du brin élémentaire.
Ensuite on fait des tordons de plusieurs torons, et suivant les besoins on peut regrouper à plusieurs reprises ces tordons pour faire des câbles avec une très forte quantité de brins.
Les tordons réduisent partiellement l'effet de proximité de l'ensemble en créant des champs magnétiques non uniformes.

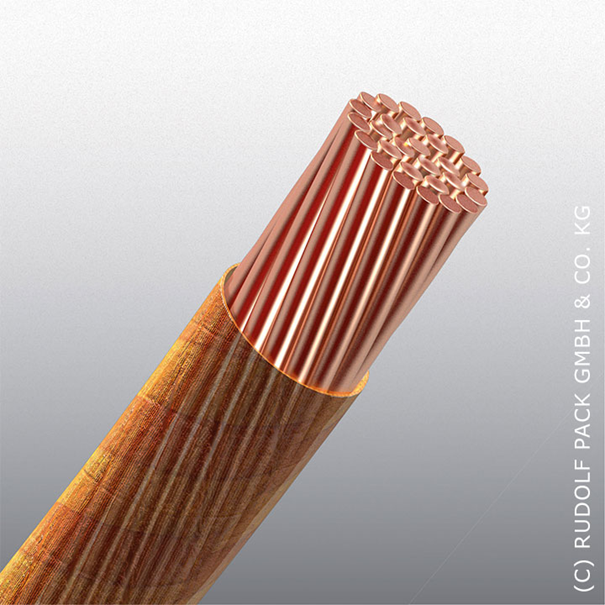

toron nu

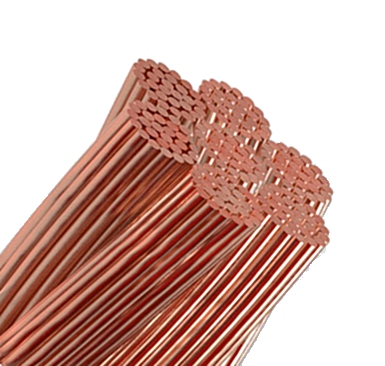

tordon simple de 7 torons

On peut guiper ou rubaner le câble
ce qui confère des caractéristiques de tenue diélectrique et mécanique.
Le guipage en soie ou nylon améliorent la perméabilité et permet d'obtenir une meilleure qualité des bobinages HF.
PACKLITZWIRE propose la mise en forme des torons: RUPALIT® Profil
On peut procéder à un rubannage spécial pour satisfaire aux besoins de l'isolation renforcée suivant IEC60950: RUPALIT® Safety
On peut mettre en parallèle plusieurs torons pour obtenir un ensemble flexible ou présentant une meilleure dissipation thermique: RUPALIT® Planar


RUPALIT® Profil
toron profilé: pressé pour obtenir une forme carré ou rectangulaire
Quand il est nécessaire d'augmenter le coefficient de remplissage d'une bobine, d'obtenir plus de flexibilité dans un sens spécifique, de disposer d'une face rayonnante plus forte pour améliorer la dissipation thermique ou augmenter la distance entre spires pour réduire l'effet de proximité,  la mise en forme peut être une solution.
On prend des câbles guipés ou rubanés pour éviter de forcer directement sur l'émail.
La mise en forme est limitée par plusieurs facteurs:
1) la fragilité des brins élémentaires.
Risque de casse de brins pendant la mise en forme et pendant le bobinage.
2) le rapport largeur/épaisseur.
Un toron trop aplati se déforme facilement.
3) la finition.
Le guipage et le rubannage effectuent des forces sur le toron et tendent à ré-arrondir celui-ci.
Le rubannage sur des torons trop minces cause des déformations importantes, rendant la mise en œuvre délicate, voire impossible,
ainsi il on ne profile pas des câbles trop fins

        profil guipé                  profil rubanné
                                              voir
                                                                           RUPALIT® Safety Profil

RUPALIT® Safety
 toron à isolement renforcé suivant IEC 60950
spécial secteur
                          RUPALIT® Safety                                     RUPALIT® Safety Profil

RUPALIT® Planar
 toron en nappe « planaire »
 section jusque 150mm²
largeur de 10 à 80mm épaisseur max 5mm
brin unitaire Ø0,02 à 0,5mm

Un produit à part avec des particularités spécifiques:
RUPALIT® Flecht ou Braid
 est un produite tressé extra souple,
indiqué pour faire des liaisons mobiles en haute fréquence.
Nous consulter pour les possibilités.



Les points forts de PACK LitzWire :



Ø  la société Rudolf PACK GmbH & Co. KG (PACK, avec les noms commerciaux PACK LitzWire et PACK Feindrähte) est spécialiste dans la fabrication de fils fins et fils de litz depuis 1933
 Ø l’émaillage du fil de cuivre est fait par PACK afin de garantir la qualité
 Ø les brins unitaires sont à 100% testés avant la confection du RUPALIT®

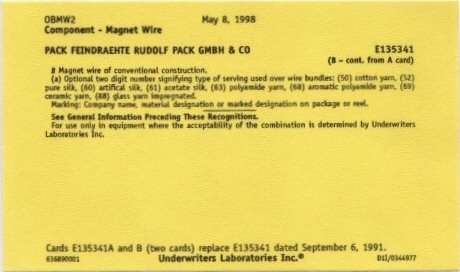

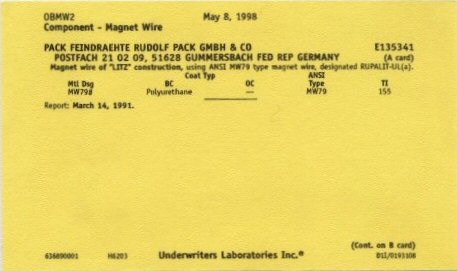

 Ø les fils RUPALIT® V155 (de classe F) sont homologués UL et listés sous N° E135341 avec les cartes jaunes E135341A et E135341B

Ø les fils RUPALIT® Safety V155 (de classe F) sont VDE 122034 pour des câbles de Ø0,5 à Ø5mm en diamètre nu
 Ø les fils RUPATEX®B et F ont la carte jaune UL N° E257248 et autres homologations, notamment : EN60950, IEC60065, IEC61558 suivant la certification VDE D254
 Ø toute la fabrication suit DIN EN ISO 9001 et est conforme à
Ø rapidité d’exécution sur demande.
 Ø fabrication individuelle.
 Ø possibilité de fournir de faibles quantités.
 Ø disponibilités immédiates (en anglais) : https://www.packlitzwire.com/immediate-delivery/

Ø à l’écoute des besoins spécifiques.

Ø fourniture suivant les normes internationales en vigueur (DIN, IEC, UL, VDE)    et sur cahier des charges.





 conditionnement des fils sur bobines standard : voir documentation « bobines de conditionnement »
