 les bobinages HF

  Bobinages (transformateurs, selfs et filtres) ajustables et fixes

La gamme des produits TOKO change constamment; la majeure partie des références présentées sont obsolètes actuellement.
Il nous est possible de fabriquer sur commande spéciale certaines références.
Les connexions de la plupart des produits disponibles sont étamées au SnPb60/40 et ne sont donc pas conformes à RoHS .

5x5mm
5M   5P
7x7mm
7E/EZ 7P/PA 7KN,7KL
10x10mm
10E 10P/PA 10K, 10KC

quelques autres références:
selfs fixes
7BA 8RB 10RB/RBH

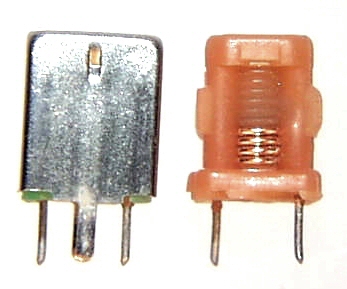

selfs ajustables
MC115: MC117,MC120 S18


Bobinages ajustables:
extrait du "bobinothèque TOKO"® de G.Kieft
plans d'implantation, brochage des 7x7 et 10x10mm.

voir la liste en téléchargement, sauf vente entre temps
Type Reference serial Nb Suffixe Remarque importante: les produits grisés (grisés) sont définitivement épuisés.
7PA 126ANS A2788 HM 20mH var 642t
7PA 126ANS A5306 KL 12mH 19kHz osc 257+257:136t
7PA 126ANS A5305 BX 7mH var, remplace CAN 1980 BX 39+310:195t
10PA CANS 1980 BX  refabriqué et testé en France
7PA 126ANS A3158 GH 5,5mH var 1-3:5,9mH 2,4-8mH 340t
7PA 126ANS A3160 HM 3,5mH var 1-3:3,71mH 1,58-5mH 166t
7PA 126ANS A3561 HM 2,5mH var =>7MN A4561 DC 239t
7P 7MN A4561 DC 2,5mH var 1-32,5mH 1,4-3,15mH 269+6:22t
7PA 126LNS A3069 EG 1,7mH var 1-3 1,8mH ,775-2,3mH 63+62t
10EZ RAN 10A6845 EK =YAN 60033 N;YAN 60026 N / 200kHz 9+145:4
12VXA 719VXA A018 YSU sonar driver trafo
12VXA 719VXA A037 HM 33mH 1230t
15 17SN 728 HM2
15 17 2208 GO
10ME 87BN 1326 HM 3,26mH  2,35-4,29mH
5MC 5MMC 0124 N 455kHz LMC4102A en 5MC
5MC 5MMC 0272 N 455kHz LMC4100A en 5MC
5MC 5MMC 0273 N 455kHz LMC4101A en 5MC
5SC 5SLC 0184 R 455kHz FI3 YHCS11100AC2 en 5mm
5SC 5SLC 0190 N 455kHz FI
5SC 5SLC 0331 R 455kHz FI 3
5SC 5SLC 0333 R 455kHz FI 1 ou 2 YRCS12374AC2 en 5mm
7EC LMCS 4100 A 455kHz IF
7EC LMCS 4101 A 455kHz IF
7EC LMCS 4102 A 455kHz IF
7P 7MCS 4718 N adaptateur impédance entrée pour CFM2
7P 7MCS 4786 N adaptateur impédance sortie 2kOhm pour CFM2
10EZC RMCS 14600 A 455kHz IF ét 1 remplace YRCS11098AC2
10EZC RMCS 14601 A 455kHz IF ét 2 remplaçait YRCS 12374 AC2
10EZC RMCS 14602 A 455kHz IF ét 3 remplace YHCS11100AC2
10EC YRCS 11098 AC2 455kHz IF1
10EC YHCS 11100 AC2 455kHz IF2
10EC YHCS 12374 AC2 455kHz IF3
10EC YHCS 1A589 R 455kHz IF det
10EC YHCS 1A590 R 455kHz IF det
7E LINZ 044 AO 466-460kHz 56:4 sans capa
10E YMRS 800046 N 158µH 2+79:9t
5S 5SNR 0188 N 330µH osc
5S 5SNR 0332 N
5S 5SNR 0187 N
5S 5SNR 0190 N
10K MTKANF K2027 DX 9µH SW2 osc
10K KAN K3333 R 45µH SW1 osc
10K KAN K3334 R 5,5µH SW2 osc
10K KXN K3335 R
10K KANA K3337 R 5µH SW2 osc
10KC BTKANS 34721 BHJ =A1
10KC A1 (TFK)   =BTKANS34721BHJ
10KC KACA K1769 HM 10µH/82pF=D11N
10KC F3 (TFK)   =BTKAC34982EFM
7K 113CN 6389 Z 6,3µH 24sp
10K 1TKANS K12354 BM2
7EC 85FCS 1517 SZ
7EC 85PCS 2874 A
7EC 85AC 3001 PPF
7EC 85FCS 4402 SEJ
10KC KACS K586 HM 10,7MHz det =BKACS H586HM
10KC KACS 4520 A 10,7MHz IF1
10KC KACS 1506 A 10,7MHz IF2=TKACS1506A
10KC KAC 6184 A 10,7MHz IF3
10KC KACS 6185 PPF 10,7MHz ratio detector with 6186
10KC KACS 6186 SZ 10,7MHz ratio detector with 6185
10KC TKACS 34343 AUO 10,7MHz quadrature det with 34342
10KC TKXC 34503 Z 10/15MHz quadrature detector
7K 113CN 2K782 DZ 25MHz 14:3
7K M113CNS 2K218 DC 27MHz 10+3:2
7KC 199CC A127 EK 27MHz 4+4:1
7K 113CN 2K509 ADZ 27MHz 1+1:8
10K KXNS K4172 EK 28MHz 1+8:3
7K 113CN 2K781 DZ 30MHz 4:1
7K 113KNS 2K258 DZ/DC 35MHz 9:12
10KC KXCAS K1349 AAY 38MHz 7 =D10N
10KC D10NA (TFK)   38MHz 4 =KXCAK80044ABZ=KXCAK3007ABZ
10K KEN K4028 DZ 49MHz 6:1,5
5A 210SN 458 X 70MHz 10:5
7KN 113SN K1420 DZ 72MHz 5:1
7KN M113SNS 2K256 DC 72MHz 4:1
10K KEN K5231 DZ 72MHz 4:1
7KN M113SNS 2K180 BM 150MHZ 3:1
7KN M113SNS 2K758 BM 150Mhz 3:2

5x5mm  self ajustable CMS SMD choke adjustable
  4024
  215PN 0225 AG
  4025
  67

Selfs fixes et ajustables
µH Type Ref Number Tol W mA
7BA 5mm série 7BA et 7B
7B 7,5mm
0,10 7BA 144MZ série 7BA
 R10 K 0,5 30
0,15 7BA 144MZ R15 K 0,5 30
0,22 7BA 144MZ R22 K 0,5 30
0,33 7BA 144MZ R33 K 0,5 30
0,47 7BA 144MZ R47 K 0,5 30
0,68 7BA 144MZ R68 K 0,5 30
1,00 7BA 144LY 1R0 K 1,0 30
1,10 7BA 144LY 1R1 K 1,0 30
1,20 7BA 144LY 1R2 K 1,0 30
1,50 7BA 144LY 1R5 K 1,0 30
2,20 7BA 144LY 2R2 K 1,0 30
2,40 7BA 144LY 2R4 K 1,0 30
3,30 7BA 144LY 3R3 K 1,0 30
3,90 7BA 144LY 3R9 K 1,0 30
4,70 7BA 144LY 4R7 K 1,5 30
5,10 7BA 144LY 5R1 K 1,5 30
5,60 7BA 144LY 5R6 K 1,5 30
6,80 7BA 144LY 6R8 K 1,5 30
7,50 7BA 144LY 7R5 K 1,5 30
8,20 7BA 144LY 8R2 K 1,5 30
10,00 7BA 144LY 100 J 2,0 30
12,00 7BA 144LY 120 K 2,0 30
15,00 7BA 144LY 150 K 2,0 30
18,00 7BA 144LY 180 K 2,0 30
22,00 7BA 144LY 220 K 2,0 30
27,00 7BA 144LY 270 K 2,5 30
33,00 7BA 144LY 330 K 2,5 30
39,00 7BA 144LY 390 K 3,0 30
47,00 7BA 144HY 470 K 3,0 30
47,00 7B 144HZ 470 J 3,0 30
51,00 7BA 144HY  510 J 3,0 30
56,00 7BA 144HY 560 K 3,0 30
68,00 7BA 144HY 680 K 3,0 30
75,00 7BA 144HY 750 K 3,0 30
82,00 7BA 144HY 820 K 4,0 30
120,00 7BA 144HY 121 K 4,0 30
150,00 7BA 144HY 151 K 4,0 30
180,00 7BA 144HY 181 K 6,0 30
180,00 7B 144HZ 181 K 6,0 30
220,00 7BA 144HY 221 J 6,0 30
240,00 7BA 144HY 241 K 6,0 30
270,00 7BA 144HY 271 K 6,0 30
330,00 7BA 144HY 331 K 6,0 30
390,00 7BA 144HY 391 K 9,0 30
470,00 7BA 144HY 471 K 9,0 30
510,00 7BA 144HY 511 K 9,0 30
560,00 7BA 144HY 561 K 10,0 30
680,00 7BA 144HY 681 K 12,0 30
750,00 7BA 144SY 751 K 12,0 30
820,00 7BA 144SY 821 K 12,0 30
1000,00 7BA 144SY 102 K 14,0 30
1000,00 7B 144SZ 102 J 1,0 30
µH Type Ref Number Tol W mA
150 8RB 187LY série 8RB
 151 J 2,0 200
220 8RB 187LY 221 J 3,0 200
330 8RB 187LY 331 J 4,0 200
470 8RB 187LY 471 J 4,0 200
560 8RB 187LY 561 J 4,0 200
680 8RB 187LY 681 J 4,0 200
820 8RB 187LY 821 J 6,0 200
2200 8RB 187LY 222 J 13,0 100
8200 8RB 187LY 822 J 26,0 100
15000 8RB 187LY 153 J 60,0 40
22000 8RB 187LY 223 J 80,0 30
33000 8RB 187LY 333 J 80,0 30
µH Type Ref Number Tol W mA
39000 10RB 181LY série 10RB, 10RBH
 393 K 45,0 15
47000 10RB 181LY 473 K 52,0 13
56000 10RB 181LY 563 K 58,0 12
68000 10RB 181LY 683 K 67,0 11
82000 10RB 181LY 823 K 71,0 10
150000 10RBH 239LY 154 K 75,0
180000 10RBH 239LY 184 K 85,0
220000 10RBH 239LY 224 K 95,0
270000 10RBH 239LY 274 K 105
330000 10RBH 239LY 334 K 125
390000 10RBH 239LY 394 K 140
470000 10RBH 239LY 474 K 190
560000 10RBH 239LY 564 K 215
680000 10RBH 239LY 684 K 250
820000 10RBH 239LY 824 K 265
1500000 10RBH 239LY 155 K 435
µH max Type Réf Val/N°Série
0,28 MC120 E526HNA 100078
0,13 MC120 E526HNA 100114
0,14 MC119 E525HNS 100004
0,05 MC119 E525HN 100007
0,03 MC117 E523HNA 1000049
0,06 MC117 E523HNA 2000102
0,11 MC117 E523HNA 3000153
0,15 MC117 E523HNA 4000114
0,22 MC117 E523HNA 5000185
0,30 MC117 E523HNA 6000099
0,35 MC117 E523HNA 7000147
0,03 MC115 E520HN 1000023
0,05 MC115 E520HN 2000023
0,07 MC115 E520HN 3000023
0,10 MC115 E520HN 4000023
0,13 MC115 E520HN 5000023
0,15 MC115 E520HN 6000023
0,18 MC115 E520HN 7000023
0,05 S18 301AN 0200
0,11 S18 301SN 0300
µH Type Ref Number
1 1R0M LAL01T self axiale 1µH
   1µH axial choke
0,15 R15M SPO408 self axiale 0,15µH
 0,15µH axial choke
0,22 R22M LAL04T self axiale 0,22µH 0,22µH axial choke
0,33 R33M SPO409 self axiale 0,33µH 0,33µH axial choke
