Présentation des fils RUPATEX® de

c'est un fil de bobinage en cuivre*

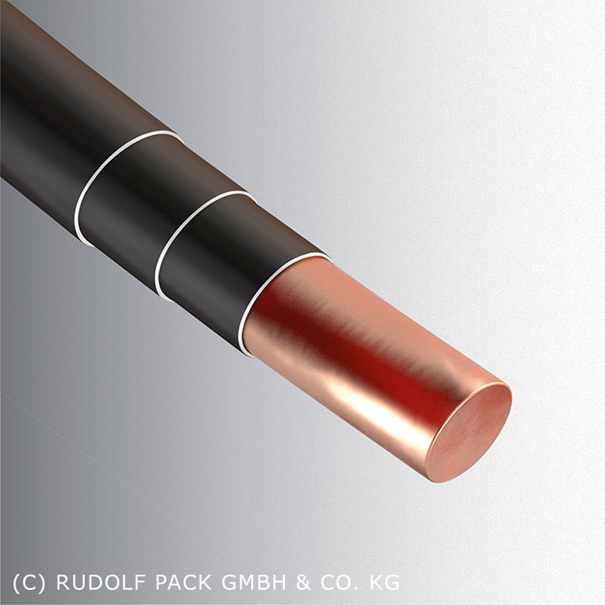

recouvert d’une triple extrusion de TEFZEL
pour la fabrication de produits en isolement renforcé (applications sur secteur public)
 Matériel d’isolation: ETFE (TEFZEL©) comme isolation renforcée © Marque déposée de la société Du Pont
type d'isolation suivant IEC 60950, annexes C et U
Homologations : UL E257248 pour 600VRMS et 3000V d’isolement ; DIN EN60950-1 (VDE0805-1) :2006-11 ; EN60950-1 :2006 ; IEC60950-1(ed2) ; IEC 60065 (VDE0860) ; IEC61558 (VDE0570)
Le fil RUPATEX est conforme

AVANTAGES TECHNIQUES

 AVANTAGES ECONOMIQUES

Tenue diélectrique garantie 3kV/50Hz âme/extérieur (homologation UL),
testé 10kV en fin de fabrication de façon continue.

Réduction des frais de fabrication par :
Le bon foisonnement de l’ETFE facilite la rapidité de bobinage Gain de temps de fabrication considérable:
Lignes de fuite et distances de sécurité intégrées à l'isolant, garantissant l’isolement renforcé:
 - plus besoin de mettre des souplissos ou gaines
 - pas besoin de poser des marges ou espaceurs
 - plus d’inter couches ou d’isolants entre primaire et secondaire.
Possibilité de bobiner primaire(s) et secondaire(s) plusieurs fils en main: couplage maximal		 Bobinage direct:
 - pas de pose de marges
 - ni inter couches ou gaines
 - couches d’isolation P/S souvent superflu
 - possibilité de bobiner simultanément primaire et secondaire bi- ou multifilaire
Par l’absence de marges et d’isolation, la spire moyenne peut être réduite d’où un gain de rendement et ceci permet parfois de choisir une taille de circuit inférieure Moins de longueur de fil : Matériel plus léger, parfois plus petit

Se dénude en une passe au bain ou au fer à souder ; à la dénudeuse centrifuge ou à la pince thermique
 - possibilité de coupe - dénudage par automate coupe-fils standard
=>  - le RUPATEX ne doit pas être décapé chimiquement

Finition plus rapide: dans la plupart des cas le résinage et/ou imprégnation n'est pas requis
Matériel plus léger
Tropicalisation superflu ; dans la plupart des cas il n'est pas nécessaire d'imprégner, mais le fil RUPATEX accepte la plupart des procédures d'imprégnation courantes Câblage sans gaines ni décapage chimique ou mécanique lourde
 - L’ETFE pollue peu les bains d'étamage
 l'utilisation d'une aspiration des fumées est indiquée
Très bonne tenue thermique: l’ETFE tient de -150°C à + 150°C Approvisionnement et gestion de stock simplifié
Magnétostriction amorti par l’ETFE:
moins de bruit acoustique, moins de stress pour les noyaux magnétiques		 Plus besoin de marges, d'espaceurs, souplissos, gaines

Excellente résistance au vieillissement, excellente tenue aux agressions chimiques, très bonne tenue aux radiations

 Pas besoin d'isolant entre couches

Meilleur couplage direct: meilleur rendement.

 Dans beaucoup de cas pas de vernis
Réalisation de bobinages haute tension facilitée. Pas besoin de résine pour surmouler
Avec moins de stress aux bobinages et les isolants, la fiabilité du composant final est améliorée. Pas besoin de boîtiers pour résiner
Exemple: pour un composant avec un delta T de 55°C sous une ambiante de 50°C, le MTBF peut aller jusque 320000 heures soit plus de 35 années

Bien que les bobines standard fassent 2km, pas besoin d’en acheter des tonnes :Le RUPATEX est vendu au mètre.

Le fil RUPATEX est conditionné à la fabrication sur des bobines de type PT de 2km.
PACK Litzwire fournit toute longueur à la demande, le conditionnement économique étant par multiple de 2km.
Afin de garantir la meilleure qualité, d’éviter le stress du rembobinage, et offrir le meilleur prix, dès que l’application le permet nous conseillons de prendre des bobines complètes.

Le RUPATEX est présenté en 2 classes de température: B (130°C) et F (155°C).
Le RUPATEX B est très bien disponible et outre la couleur nature (orangé) on commence à justifier des couleurs pour le diamètre Ø0,20.
(pour un autre diamètre en bleu, vert, rouge ou violet il faut de 10 à 25km)
RUPATEX B et F sont également disponibles en LITZ!
Le RUPATEX F existe en deux qualités: standard (noir) et médical (rose).

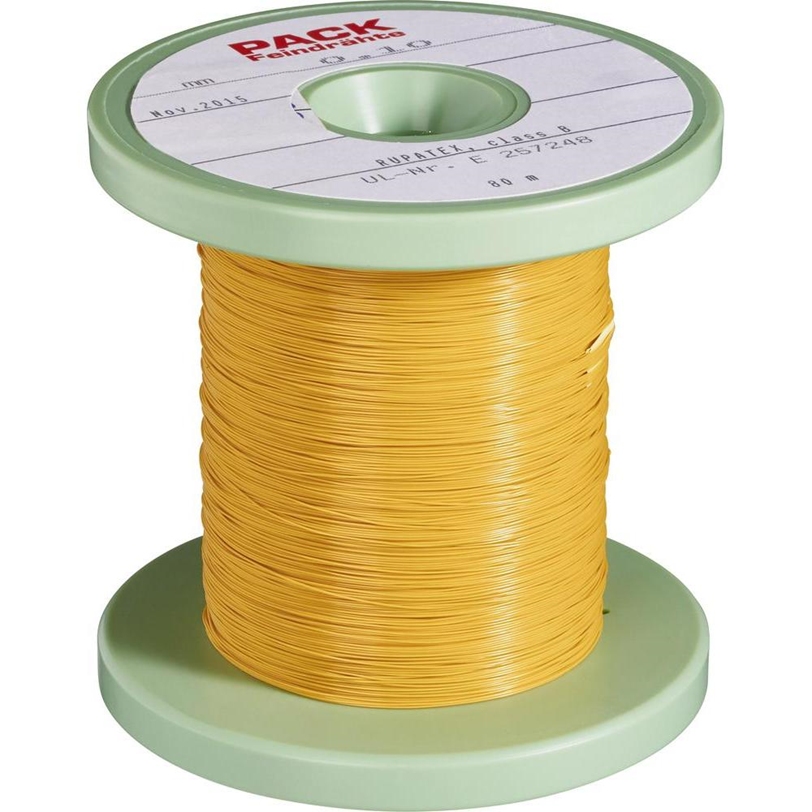

Le RUPATEX B est basé sur un fil de cuivre émaillé de grade1 en classe B (130°C) facilement soudable avec une triple extrusion de ETFE (TEFZEL®) naturel (orangé).

Code Article
 RUPATEX B

ø nominal

Section cuivre

Ø hors tout

[mm]

[~AWG]

[mm²]

[mm]

80-0001

0,10

38

0,00785

0,30

80-0002

0,12

37

0,01131

0,32

80-0003

0,14

35

0,01539

0,34

80-0005

0,16

34

0,02011

0,36

80-0006

0,18

33

0,02545

0,38

80-0007

0,20

32

0,03142

0,40

80-0008

0,22

31

0,03801

0,42

80-0009

0,24

.

0,04524

0,44

80-0010

0,25

30

0,04909

0,45

80-0011

0,28

29

0,06158

0,48

80-0012

0,30

.

0,07069

0,50

80-0013

0,32

28

0,08042

0,52

80-0014

0,35

.

0,09621

0,55

80-0015

0,40

26

0,12566

0,60

80-0016

0,45

25

0,15904

0,65

80-0017

0,50

24

0,19635

0,70

80-0018

0,55

23

0,23758

0,75

80-0019

0,60

.

0,28274

0,80

80-0020

0,65

22

0,33183

0,85

80-0021

0,70

.

0,38485

0,90

80-0022

0,75

.

0,44179

0,95

80-0023

0,80

20

0,50265

1,00

80-0024

0,85

.

0,56745

1,05

80-0025

0,90

19

0,63617

1,10

80-0026

1,00

18

0,78540

1,20

 NOUVEAU: 80-0007 (Ø0,20) maintenant disponible en plusieurs couleurs !

Nouveau RUPATEX B  LITZ:


un RUPALIT V155 avec une triple extrusion en classe B:

84-0001:  7x0,25 mm Øext~0,97mm; 0,344mm²
et
 84-0002 :  7x0,30 mm Øext~1,16mm; 0,495mm²

voir aussi: RUPATEX F  LITZ:


Le RUPATEX F standard est basé sur un fil de cuivre émaillé de grade1 en classe F (155°C) facilement soudable avec une triple extrusion de ETFE (TEFZEL®) de couleur noir.
Disponibilité suivant le tableau ci-dessous:

Code Article RUPATEX F

ø nominal

Section cuivre

Ø hors tout

[mm]

[~AWG]

[mm²]

[mm]

nous contacter

0,10

38

0,00785

0,30

nous contacter

0,12

37

0,01131

0,32

nous contacter

0,14

35

0,01539

0,34

85-0023

0,16

34

0,02011

0,36

nous contacter

0,18

33

0,02545

0,38

85-0001

0,20

32

0,03142

0,40

nous contacter

0,22

31

0,03801

0,42

85-0002

0,25

30

0,04909

0,45

85-0003

0,30

.

0,07069

0,50

85-0004

0,32

28

0,08042

0,52

85-0005

0,35

.

0,09621

0,55

85-0006

0,40

26

0,12566

0,60

85-0007

0,45

25

0,15904

0,65

85-0008

0,50

24

0,19635

0,70

85-0009

0,55

23

0,23758

0,75

85-0010

0,60

.

0,28274

0,80

85-0011

0,65

22

0,33183

0,85

85-0012

0,70

.

0,38485

0,90

85-0013

0,75

.

0,44179

0,95

85-0014

0,80

20

0,50265

1,00

85-0015

0,85

.

0,56745

1,05

85-0016

0,90

19

0,63617

1,10

85-0017

1,00

18

0,78540

1,20

Nouveau RUPATEX F  LITZ:


un RUPALIT V155 avec une triple extrusion en classe F (noir):
89-0003: 20x0,10   mm Øext~0,69mm; 0,157mm²

89-0005: 20x0,20   mm Øext~1,15mm; 0,628mm²

89-0007: 45x0,10   mm Øext~0,98mm; 0,353mm²

89-0008: 55x0,071 mm Øext~0,86mm; 0,218mm²



Le RUPATEX Fmed est basé sur un fil de cuivre étamé en classe F (155°C) avec une triple extrusion de ETFE (TEFZEL®) de couleur rose.
La disponibilité est limitée; nous contacter. Commande minimum 10km en cas de rupture de stock.

les données sont à titre indicatif sous réserves d’amélioration et/ou de modification de la part du constructeur
